Meva-Traggerüst MT 60 für große Decken-Spannweiten
Die Erweiterung eines Gewerbegebäudes mit Handels- und Büroflächen erforderte Unterstützung durch ein starkes Traggerüstsystem: MT 60 von Meva ermöglichte einen schnellen und sicheren Baufortschritt – in Kombination mit stabilen Alu-Trägern und der Meva-Flex-Deckenschalung.
Die Gebäudegeometrie und große Spannweiten erforderten, dass alle drei Decken so lange eingeschalt bleiben mussten, bis die obere über dem 2. Stockwerk fertig betoniert und abgebunden war.
Ein Lebensmittelmarkt in Bad Krozingen wurde um einen Drive-in-Markt und zwei Büro-Obergeschosse großzügig erweitert. Das Bauunternehmen Koch-Voegele ließ zunächst das bis zu 7,86 m hohe Erdgeschoss als Verkaufsfläche auf 2.060 m² entstehen, darüber eine 4,05 m hohe Etage sowie ein etwas kleineres zweites Obergeschoss mit 1.450 m² Fläche und 3,55 m Höhe.
Der Grundriss war recht einfach, die Ausschal- und Unterstützungsfristen hingegen eine Herausforderung: Die Gebäudegeometrie und große Spannweiten erforderten, dass alle drei Decken so lange eingeschalt bleiben mussten, bis die obere über dem 2. Stockwerk fertig betoniert und abgebunden war. Somit waren im Erdgeschoss auch die Lasten beider Obergeschosse mit aufzunehmen. Das Koch-Voegele-Team um Oberbauleiter Bernhard Kotterer setzte auf eine bewährte Kombination: das Traggerüst MT 60, robuste Aluminium-Jochträger und die wirtschaftliche Meva-Flex-Deckenschalung.
Das MT-60-System ermöglicht den sicheren Zugang zur Deckenschalung und ist für Lasten von 60 kN pro Stiel und Deckenstärken bis 71 cm ausgelegt. Dazu bedarf es keinerlei Kompromissen bei der Personensicherheit, da die integrierten Lösungen nicht nur während der Anwendung die Unfallgefahr minimieren, sondern schon beim Auf- sowie Abbau.
Sicherheitsaufstiege in jedem Segment, Absturzsicherungen rundum auf jeder Plattform, Durchstiegsluken, Modulverbindungen durch einfache Drehbewegung beim Aufbau, automatisch gesicherte Gerüstbeläge – so wird unnötiger Aufwand für den Schutz vor Personenschäden vermieden und Zeit gewonnen. Sicherheitsrelevante Montagefehler sind praktisch ausgeschlossen.
Vormontierte Türme ins Gebäude gehoben
Mit Fuß- und Kopfspindeln lässt sich MT 60 exakt justieren. Die Türme können liegend oder stehend am Boden montiert und per Kran oder auf Rollen transportiert werden. Bei diesem Projekt wurden sie vor dem Gebäude liegend komfortabel montiert und per Kran ins Gebäude gehoben. Zum Ausschalen wurden die Türme ein wenig abgelassen, aus dem Gebäude geschoben und erneut liegend demontiert. Nur drei Rahmentypen (100, 75, 50 cm) ermöglichen im Zusammenspiel mit den Kopf- und Fußspindeln die rasterlose Anpassung an jede Höhe. Die Montage erfolgt ohne Werkzeug, Bolzen und Stecker.
Das schwerste Einzelteil des Traggerüstsystems wiegt nur 15 kg. Daraus resultieren kraftschonendes Arbeiten, übersichtliche Lagerhaltung und schlanke Logistik. „Das unkomplizierte Handling von MT 60 hat unsere Arbeit vereinfacht. Wir werden dieses System gerne wiederverwenden“, berichtete Thomas Sieg, Polier bei Koch-Voegele. Das Bauunternehmen beendete das Projekt pünktlich, sicher und in der gewünschten Qualität.

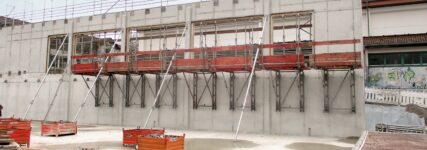

Die großflächigen Wände entstanden mithilfe der robusten Schalung Mammut 350, die 100 kN/m² Frischbetondruck vollflächig widersteht. Da in den Obergeschossen zusätzliche Zwischenwände herzustellen waren, musste die Erdgeschossdecke teilweise linear mit Triplex-Stützen unterstützt werden. Aufgrund der langen Ausschalfristen wurden darüber hinaus insgesamt rund 4.000 Eumax-Baustützen 20/400, 30/350 und 30/450 eingesetzt.
