Tandem-Tieflader mit Ladekran
Der Anhänger-Spezialist Blomenröhr aus Geseke, der alle Fahrzeuge nach Kundenwunsch baut, hat aktuell ein Projekt für ein Horizontalbohr-Unternehmen realisiert: Auf der Baustelle soll das schwere Bohrgestänge mithilfe eines Ladekrans von einem Tieflader abgeladen werden können. Da am Zugfahrzeug kein Ladekran montiert werden kann, soll er als Hebehilfe vor einem Tandem-Tieflader aufgebaut werden, der Lasten von 1.200 kg bei einer Reichweite von 2,70 m auf den Anhänger lädt. Zu beachten ist beim Aufbau auf Zentralachsanhängern die Lastverteilung Stützlast/Achslast – also muss auf das Gewicht der Komponenten geachtet und die Ladung und Achsen an passender Stelle positioniert werden. Gewählt wurde der Palfinger-Ladekran PC3800 mit nur 238 kg Eigenwicht, aber 2,70 m Reichweite und 1.360 kg Traglast. Er wurde auf dem verlängerten Chassis und einem Montagerahmen mit Schwenkstützen verbaut. Für den Antrieb des Krans wurde ein starker, autarker Motor gewählt, der das Hydraulikaggregat mit 12 l Tankinhalt antreibt und bis 200 bar Betriebsdruck erzeugt.

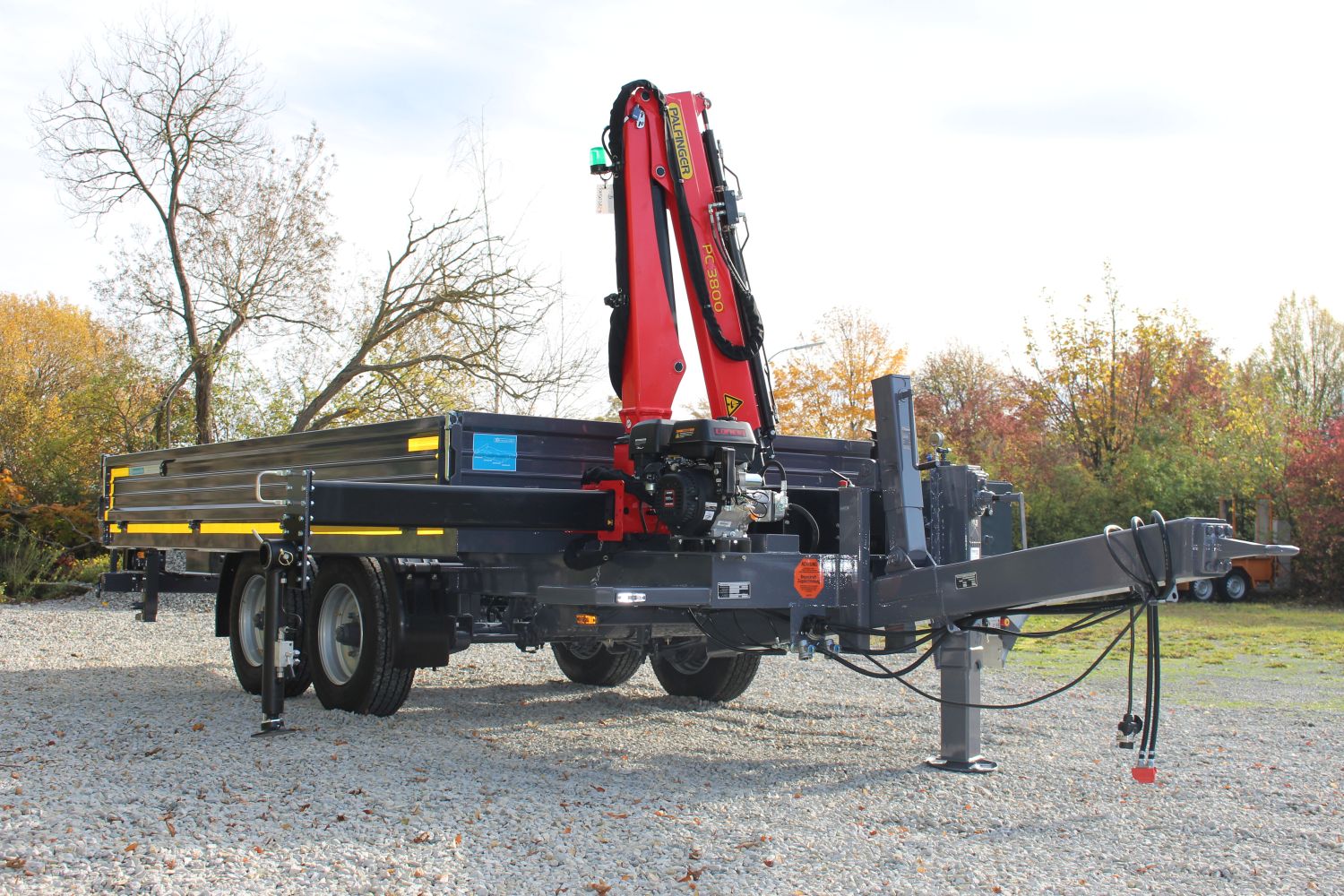

Der Kran wird über das Zugfahrzeug mit 24-V-Steuerstrom versorgt und kann bequem über eine Funkfernsteuerung bedient werden. Vor Bedienung des Krans müssen die seitlichen Stützen ausgezogen und hydraulisch nach unten gefahren werden. Zudem sollten auf dem Tieflader Maschinen, Stückgut sowie auch Langmaterial transportiert werden können. Bei dem gewählten Fahrzeugtyp 695/11900 mit 1.000 kg Stützlast sind die Alu-Verladeschienen mit 9 t Traglast unter der Ladefläche eingeschoben und durch eine Stahlklappe mit Schloss gesichert. Die Rampen werden hinten am Heck in die Welle eingehängt und das Heck über eine Flügeltür verschlossen. Die freie Ladeflächenlänge beträgt 4,50 m – das Chassis ist nach vorne für den Kranaufbau um 1 m verlängert. Durch den Kranaufbau mit Motor, Tank und Hydraulikaggregat wird die Stützlast von 1 000kg zu etwa 40 Prozent beansprucht. Durch den Ladekran ist der Anhänger universell einsetzbar: Man kann schweres Material wie etwa die Bohrgestänge an der Baustelle be- und entladen und in einem Zug transportieren. Zugleich ist der Tieflader bestens zum Transport von Baumaschinen geeignet.
